Compensatie installatie



Het LS net is in de laatste jaren steeds meer vervuild met gebruikers die hogere harmonischen veroorzaken. Denk hierbij aan geregelde aandrijvingen met frequentie omvormers, geschakelde voedingen, servo sturingen, maar ook aan las-straten en machines met snel wisselende belastingen.  Deze hogere harmonischen kunnen in een installatie waar een cosinus phi installatie is geplaatst voor extra problemen zorgen omdat de cosinus phi installatie met de net impedantie een LC kring kan vormen met een oscillatiefrequentie die dicht bij de waarde van een hogere harmonische ligt. De hogere harmonische wordt dan extra versterkt en kan voor overbelasting van componenten in het LS net zorgen. Dit kan gelden voor de 5e, 7e, 11e en 13e harmonischen.

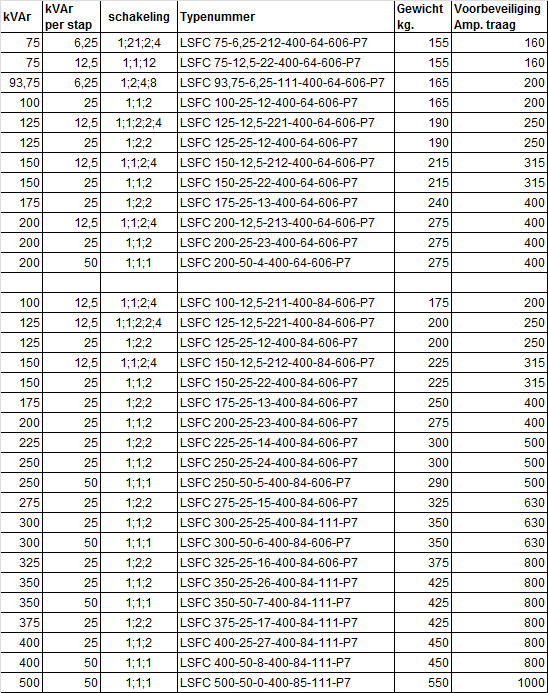

Om dit te voorkomen worden de meeste cosinus phi installaties tegenwoordig uitgevoerd met smoorspoelen. Door de toepassing van de smoorspoelen worden de hogere harmonischen niet versterkt maar gedempt in de installatie. Voor installaties waar bekend is dat er veel hogere harmonischen in het LS net zitten worden verzwaarde smoorspoelen ingezet.
